Тяжелый тандемный каток BOMAG BW 190 AD-4

Тяжелый тандемный каток BOMAG BW 190 AD-4

Область применения тяжелого тандемного катка BOMAG BW 190 AD-4:

Уплотнение асфальтовых слоев, несущих и морозозащитных слоев.

Эксплуатируется в новом строительстве или восстановительных работах на средних и крупных строительных объектах: дорогах, аэропортах, парковках. Данная модель катка с высокой линейной нагрузкой является мощной машиной для уплотнения более толстых слоев из трудноуплотняемого материала.

Технические характеристики тяжелого тандемного катка BOMAG BW 190 AD-4:

Параметр: BW 190 AD-4
Вес:
Рабочий вес CECE с кабиной ROPS 11 100 кг
Нагрузка на переднюю ось СЕСЕ 5 600 кг
Нагрузка на заднюю ось CECE 5 500 кг
Статическая линейная нагрузка спереди СЕСЕ 28,0 кг/см
Статическая линейная нагрузка сзади СЕСЕ 27,5 кг/см
Максимальный вес 12 500 кг
Габаритные размеры:
Внутренний радиус поворота 4 240 мм
Длина (без сцепного устройства) 4 540 мм
Характеристики хода:
Скорость 1 0 - 5,7 км/ч
Скорость 2 0-11,0 км/ч
Макс. преодолеваемый уклон без вибрации/с вибрацией 40/35%
Двигатель:
Производитель Deutz
Тип TD 2012 L04 2V
Охлаждение жидкостное
Количество цилиндров 4
Мощность ISO 14396 100 кВт
Скорость 2 300 мин-1
Электрика 12 В
Тормоз:
Рабочий тормоз гидростатический
Ручной тормоз механический
Управление:
Система управления шарнирно-сочлененная
Боковое смещение вправо влево 170 мм
Угол управления угол качания 30°/6°
Система вибровозбудителя:
Вибрационный валец передний и задний
Автоматическое выключение вибрации стандартное
Частота 40/50 Гц
Амплитуда 0,85/0,36 мм
Центробежная сила 126/84 кН
Центробежная сила 12,8/8,6 т
Емкость баков:
Топливо 200 л
Вода 1 000 л

Стандартное оборудование тяжелого тандемного катка BOMAG BW 190 AD-4:

  • 2 амплитуды 2 частоты
  • Смещение вальцов (крабовый ход) вправо влево 170 мм
  • Автоматическая вибрация
  • Индивидуальное регулирование вибрации
  • Платформа оператора с:
    • 2мя рулевыми колесами
    • вращающимся и перемещающимся вбок креслом
  • 2 рычага хода с встроенным выключателем вибрации
    • бортовой прижимной ролик
    • смещение вальцов (крабовый ход) вправо влево
  • Электрика машины с модульной технологией
  • Напорная система орошения с 2мя насосами
  • Сигнал движения задним ходом
  • Выключатель массы
  • Внешнее зеркало
  • Инструкция по эксплуатации и обслуживанию и каталог запчастей

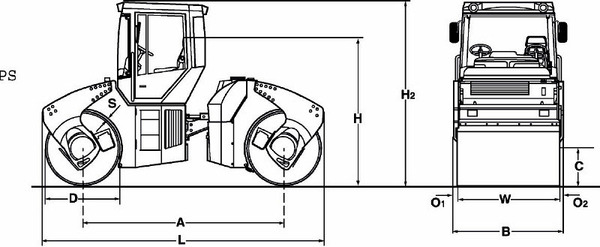

Габаритные размеры, мм:

A: 3 300 B: 2 160 C: 715 D: 1 220 H: 2 320 H2: 3 000 K: 350 L: 4 610 O: 80 S: 19 W: 2 000
