Грунтовый каток с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 216 PD-4
Область применения грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 216 PD-4:
Работы на средних и больших строительных объектах по уплотнению нижнего слоя дорожного полотна. Грунтовые катки в PD-исполнении чаще всего используются на связном грунте с большим содержанием воды. Технические характеристики грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 216 PD-4:
| Параметр: |
BW 216 PD-4 |
| Вес: |
|
| Максимальный вес |
16 800 кг |
| Рабочий вес СЕСЕ |
16 200 кг |
| Нагрузка на ось, валец / колёса СЕСЕ |
10 900 / 5 300 кг |
| Статическая линейная нагрузка |
48,8 кг/см |
| Характеристики хода: |
|
| Рабочая ширина |
2 130 мм |
| Внутренний радиус поворота |
3 880 мм |
| Скорость (1) / (2) / (3) / (4) |
0 - 4,0 / 0- 5,0 / 0 - 7,0 / 0 - 11,0 км/ч |
| Макс. преодолеваемый уклон без вибрации / с вибрацией |
51 / 48 % |
| Угол управления / качания (+/-) |
35° / 12° |
| Двигатель: |
|
| Производитель и модель |
Deutz TCD 2013 L04 |
| Охлаждение |
жидкостное |
| Мощность |
119 кВт / 160 л.с. |
| Электрика |
12 В |
| Вальцы и колеса: |
|
| Количество кулачков |
150 |
| Площадь кулачка |
137 см2 |
| Высота кулачка |
100 мм |
| Тип колес |
23.1-26/12PR |
| Тормозная система: |
|
| Рабочий тормоз |
гидростатический |
| Ручной тормоз |
гидромеханический |
| Система вибрации: |
|
| Частота |
30 / 36 Гц |
| Амплитуда |
1,80 / 0,95 мм |
| Центробежная сила |
275 / 202 кН |
| Центробежная сила |
28,1 / 20,6 т |
| Емкость баков: |
|
| Топливо |
340 л |
Стандартное оборудование грунтовом катке с кулачковым вальцом и повышенным преодолеваемым BOMAG BW 216 PD-4:
- Кабина ROPS с обогревом
- Предупреждающий, информационный и операционный дисплеи
- Гидростатический привод хода и вибрации
- Гидростатическое управление шарнирным сочленением
- Шарнирное сочленение с фиксатором
- Задняя ось с двойным пружинным энергоаккумулятором
- Самоблокирующийся дифференциал
- Предупредительный звуковой сигнал
- Отдельный рычаг управления для хода и вибрации
- Контактные скребки
- Кнопка экстренной остановки
- Шумоизоляция
- Сигнал движения задним ходом
- Сиденье с подлокотниками и регулировкой по высоте
- Стандарт по отработанным газам TIER 3
- Не требующие технического обслуживания шарнирное сочленение рам, подшипники
хода на вальце и цилиндры поворота
- Инструкция по эксплуатации и обслуживанию и каталог запчастей

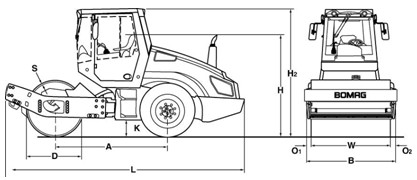

Габаритные размеры, мм:
A: 3 110 B: 2 300 D: 1 500 H: 2 268 H2: 2 985 K: 490 L: 6 128 O1: 85 O2: 85 S: 25 W: 2 130
